2週間、天からの恵みを乞う。~雨水収集装置を作る(DIYにき)

 いや~、長雨だったせいかここのところ一滴も雨が降りません。
 僕はインドのパンジャーブ地方の緑の革命戦士よろしく、最近は空を見上げ
ながら雨を乞う毎日です。

 持て余す時間でこんなん、作っちゃいました~
(1) おうちの北側に、、

(2) おうちの南側に、、




 その部品たち


 今回、配管とタンクの設置工事に関してはルートとしては単純なものですので、
すぐに配置も決まり簡単に事を運ぼうと思ったのですが、腐心したのは
以下の点でつ・・・

 ■ いちおう、地震にも耐えられるような構造にしたい。

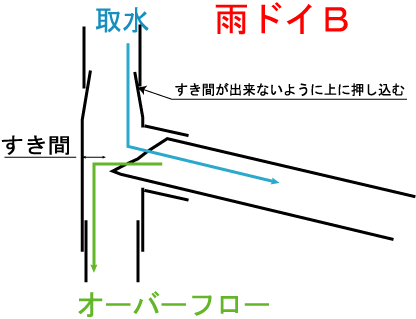

 ■ 雨どいからの取水部分で凝ってみたい。

 地震対策としては、”伸縮継手”という部品を各所に使うことによって自己満足です!
これは副次的に ”長さをラフにカットしても寸法が合う”という僕にぴったりの効果も
ありました♪♪ ただし部品代としてはとても高いです。
(40パイで1700円、25パイで900円)


 取水部分に関しては、Webで拝見する先達の方法を見るといろいろありました。
 我が家のお隣さんは、木のウイスキー樽に直結しているのですが、
そうしてしまうと・・・・
  ~とにかく屋根に積もったゴミが入る(落ち葉、セミの抜け殻や虫の死骸など)。
  ~ドロが入る(これは機能上、初期雨水では仕方が無いとの事で、先達さまは
   サブタンクでドロをためてきれいな水をメインタンクに送る、といった方法を
   取られているかたも居ます。屋根の表面積×1mm、といった初期雨水の式
   (=サブタンク容量)、なども あります。
  ~春の黄砂シーズンには、水がまっ黄色になる。
 縦配管の中に、ななめに取水のお迎えを突っ込むって方法もあり。
 でもゴミ除去に関しては正直言って微妙・・・・

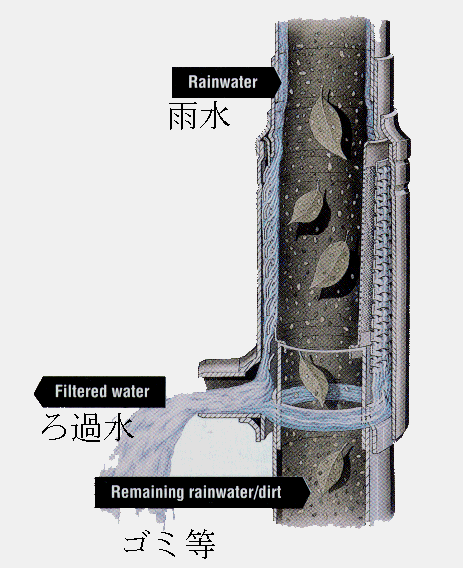

 そこで、Webの中にちょうどいい感じの部材を発見!!ドドイツ製、ってのも好感!!
 しかし高い!!(1個数万・・・・)


 そこで、調子の良さ気なドドイツ製品の構造をパクって、配管部材と網戸の
替え網だけで自作することにしました。
 必要な工具はハサミとカッターと防水パテ。

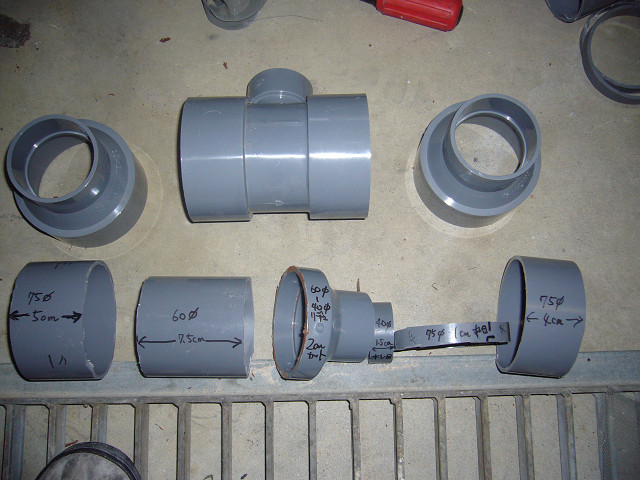

 配管部材・一覧(基本的にチーズ、レデューサ、配管のカットしたもの)

1個あたりだと3千円以内で作れます。

製作途中の図








完成です。



 で、です。
 この取水部分が ちゃぁ~んと機能するかどうかは実際の雨が降らないことに
は判らないわけです。

 そこで、僕は天の恵みを乞うわけです。。。。。。。。
